ເຄື່ອງທົດສອບສານໜ่วงໄຟຜ້າ YYT-07A
1. ອຸນຫະພູມອາກາດລ້ອມຮອບ: - 10 ℃ ~ 30 ℃
2. ຄວາມຊຸ່ມຊື່ນທຽບເທົ່າ: ≤ 85%
3. ແຮງດັນໄຟຟ້າ ແລະ ພະລັງງານ: 220 V ± 10% 50 Hz, ພະລັງງານໜ້ອຍກວ່າ 100 W
4. ການສະແດງ/ຄວບຄຸມໜ້າຈໍສຳຜັດ, ພາລາມິເຕີທີ່ກ່ຽວຂ້ອງກັບໜ້າຈໍສຳຜັດ:
ກ. ຂະໜາດ: ຂະໜາດຈໍສະແດງຜົນທີ່ມີປະສິດທິພາບ 7 ນິ້ວ: ຍາວ 15.5 ຊມ ແລະ ກວ້າງ 8.6 ຊມ;
ຂ. ຄວາມລະອຽດ: 480 * 480
ຄ. ອິນເຕີເຟດການສື່ສານ: RS232, 3.3V CMOS ຫຼື TTL, ຮູບແບບພອດອະນຸກົມ
ງ. ຄວາມຈຸໃນການເກັບຮັກສາ: 1g
ອີ. ການໃຊ້ຈໍສະແດງຜົນໄດຣຟ໌ FPGA ຮາດແວບໍລິສຸດ, ເວລາເລີ່ມຕົ້ນ "ສູນ", ການເປີດເຄື່ອງສາມາດເຮັດວຽກໄດ້
f. ໂດຍການໃຊ້ສະຖາປັດຕະຍະກຳ m3 + FPGA, m3 ຮັບຜິດຊອບໃນການວິເຄາະຄຳສັ່ງ, FPGA ສຸມໃສ່ຈໍສະແດງຜົນ TFT, ແລະຄວາມໄວ ແລະ ຄວາມໜ້າເຊື່ອຖືຂອງມັນຢູ່ເໜືອກວ່າໂຄງການທີ່ຄ້າຍຄືກັນ.
ກ. ຕົວຄວບຄຸມຫຼັກຮັບຮອງເອົາໂປເຊດເຊີພະລັງງານຕ່ຳ, ເຊິ່ງອັດຕະໂນມັດເຂົ້າສູ່ໂໝດປະຫຍັດພະລັງງານ
5. ເວລາແປວໄຟຂອງເຕົາ Bunsen ສາມາດຕັ້ງຄ່າໄດ້ຕາມໃຈມັກ, ແລະຄວາມຖືກຕ້ອງແມ່ນ ± 0.1s.
ໂຄມໄຟ Bunsen ສາມາດອຽງໄດ້ໃນລະດັບ 0-45 ອົງສາ
7. ການຈູດໄຟອັດຕະໂນມັດແຮງດັນສູງຂອງໂຄມໄຟ Bunsen, ເວລາຈູດໄຟ: ການຕັ້ງຄ່າໂດຍพลການ
8. ແຫຼ່ງອາຍແກັສ: ອາຍແກັສຕ້ອງຖືກເລືອກຕາມເງື່ອນໄຂການຄວບຄຸມຄວາມຊຸ່ມຊື່ນ (ເບິ່ງ 7.3 ຂອງ gb5455-2014), ອາຍແກັສໂປຣເພນອຸດສາຫະກຳ ຫຼື ບິວເທນ ຫຼື ອາຍແກັສປະສົມໂປຣເພນ/ບິວເທນ ຈະຖືກເລືອກສຳລັບເງື່ອນໄຂ ກ; ມີເທນທີ່ມີຄວາມບໍລິສຸດບໍ່ໜ້ອຍກວ່າ 97% ຈະຖືກເລືອກສຳລັບເງື່ອນໄຂ ຂ.
9. ນ້ຳໜັກຂອງເຄື່ອງມືແມ່ນປະມານ 40 ກິໂລກຣາມ

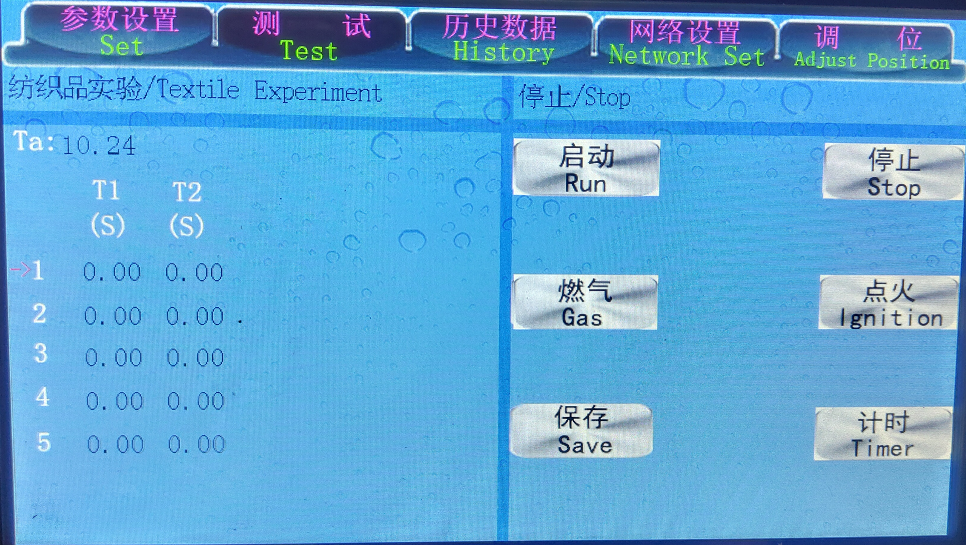

1. Ta -- ເວລາຂອງການໃຊ້ແປວໄຟ (ທ່ານສາມາດຄລິກທີ່ຕົວເລກໂດຍກົງເພື່ອເຂົ້າສູ່ໜ້າຈໍແປ້ນພິມເພື່ອແກ້ໄຂເວລາ)
2. T1 -- ບັນທຶກເວລາການເຜົາໄໝ້ຂອງແປວໄຟຂອງການທົດສອບ
3. T2 -- ບັນທຶກເວລາຂອງການເຜົາໄໝ້ທີ່ບໍ່ມີແປວໄຟ (ເຊັ່ນ: ການລຸກເປັນຄວັນ) ຂອງການທົດສອບ
4. ແລ່ນ - ກົດຄັ້ງດຽວ ແລະ ຍ້າຍໂຄມໄຟ Bunsen ໄປຫາຕົວຢ່າງເພື່ອເລີ່ມການທົດສອບ
5. ຢຸດ - ໄຟ bunsen ຈະກັບມາຫຼັງຈາກກົດ
6. ແກັສ - ກົດປຸ່ມແກັສໃຫ້ເປີດ
7. ການຈູດໄຟ - ກົດໜຶ່ງຄັ້ງເພື່ອຈູດໄຟໂດຍອັດຕະໂນມັດສາມຄັ້ງ
8. ໂມງຈັບເວລາ - ຫຼັງຈາກກົດ, ການບັນທຶກ T1 ຈະຢຸດ ແລະ ການບັນທຶກ T2 ຈະຢຸດອີກຄັ້ງ
9. ບັນທຶກ - ບັນທຶກຂໍ້ມູນການທົດສອບໃນປະຈຸບັນ
10. ປັບຕຳແໜ່ງ - ໃຊ້ເພື່ອປັບຕຳແໜ່ງຂອງໂຄມໄຟ Bunsen ແລະຮູບແບບ
ເງື່ອນໄຂ a: ຕົວຢ່າງຖືກວາງໄວ້ໃນສະພາບບັນຍາກາດມາດຕະຖານທີ່ລະບຸໄວ້ໃນ gb6529, ແລະຫຼັງຈາກນັ້ນຕົວຢ່າງຖືກໃສ່ລົງໃນພາຊະນະທີ່ປິດສະໜິດ.
ເງື່ອນໄຂ B: ເອົາຕົວຢ່າງໃສ່ເຕົາອົບທີ່ (105 ± 3) ℃ ເປັນເວລາ (30 ± 2) ນາທີ, ເອົາອອກ, ແລະ ເອົາໃສ່ເຄື່ອງອົບແຫ້ງເພື່ອໃຫ້ເຢັນ. ເວລາເຮັດໃຫ້ເຢັນຕ້ອງບໍ່ໜ້ອຍກວ່າ 30 ນາທີ.
ຜົນໄດ້ຮັບຂອງເງື່ອນໄຂ a ແລະເງື່ອນໄຂ B ບໍ່ສາມາດປຽບທຽບກັນໄດ້.
ກະກຽມຕົວຢ່າງຕາມເງື່ອນໄຂຄວາມຊຸ່ມຊື່ນທີ່ລະບຸໄວ້ໃນພາກຂ້າງເທິງ:
ເງື່ອນໄຂ a: ຂະໜາດແມ່ນ 300 ມມ * 89 ມມ, ຕົວຢ່າງ 5 ຕົວຢ່າງຖືກເກັບມາຈາກທິດທາງເສັ້ນແວງ (ຕາມລວງຍາວ) ແລະ 5 ຕົວຢ່າງຖືກເກັບມາຈາກທິດທາງເສັ້ນຂະໜານ (ຕາມລວງຂວາງ), ເຊິ່ງມີຕົວຢ່າງທັງໝົດ 10 ຕົວຢ່າງ.
ເງື່ອນໄຂ B: ຂະໜາດແມ່ນ 300 ມມ * 89 ມມ, ຕົວຢ່າງ 3 ຕົວຢ່າງຖືກເກັບໃນທິດທາງເສັ້ນແວງ (ຕາມລວງຍາວ), ແລະ 2 ຕົວຢ່າງຖືກເກັບໃນທິດທາງເສັ້ນຂະໜານ (ຕາມລວງຂວາງ), ເຊິ່ງມີຕົວຢ່າງທັງໝົດ 5 ຕົວຢ່າງ.
ຕຳແໜ່ງການເກັບຕົວຢ່າງ: ຕັດຕົວຢ່າງໃຫ້ຫ່າງຈາກຂອບຜ້າຢ່າງໜ້ອຍ 100 ມມ, ແລະທັງສອງດ້ານຂອງຕົວຢ່າງຂະໜານກັບທິດທາງເສັ້ນຍໍ່ (ຕາມລວງຍາວ) ແລະທິດທາງເສັ້ນຍໍ່ (ຕາມລວງຂວາງ) ຂອງຜ້າ, ແລະພື້ນຜິວຂອງຕົວຢ່າງຕ້ອງບໍ່ມີການປົນເປື້ອນ ແລະ ຮອຍຫຍັບ. ຕົວຢ່າງເສັ້ນຍໍ່ບໍ່ສາມາດເກັບມາຈາກເສັ້ນດ້າຍເສັ້ນຍໍ່ດຽວກັນ, ແລະຕົວຢ່າງເສັ້ນຍໍ່ບໍ່ສາມາດເກັບມາຈາກເສັ້ນດ້າຍເສັ້ນຍໍ່ດຽວກັນ. ຖ້າຜະລິດຕະພັນຈະຖືກທົດສອບ, ຕົວຢ່າງອາດຈະມີຮອຍຕໍ່ ຫຼື ເຄື່ອງປະດັບ.
1. ກະກຽມຕົວຢ່າງຕາມຂັ້ນຕອນຂ້າງເທິງ, ໜີບແບບໃສ່ຄລິບແບບແຜ່ນແພ, ຮັກສາຕົວຢ່າງໃຫ້ຮາບພຽງເທົ່າທີ່ຈະເປັນໄປໄດ້, ແລະຈາກນັ້ນແຂວນແບບໃສ່ໄມ້ແຂວນໃນກ່ອງ.
2. ປິດປະຕູໜ້າຂອງຫ້ອງທົດສອບ, ກົດແກັສເພື່ອເປີດວາວສະໜອງແກັສ, ກົດປຸ່ມເປີດໄຟເພື່ອຈູດໂຄມໄຟ Bunsen, ແລະ ປັບການໄຫຼຂອງແກັສ ແລະ ຄວາມສູງຂອງແປວໄຟເພື່ອເຮັດໃຫ້ແປວໄຟໝັ້ນຄົງຢູ່ທີ່ (40 ± 2) ມມ. ກ່ອນການທົດສອບຄັ້ງທຳອິດ, ແປວໄຟຄວນຖືກເຜົາໄໝ້ຢ່າງໝັ້ນຄົງໃນສະພາບນີ້ຢ່າງໜ້ອຍ 1 ນາທີ, ແລະ ຈາກນັ້ນກົດປຸ່ມປິດແກັສເພື່ອດັບແປວໄຟ.
3. ກົດປຸ່ມຈູດໄຟເພື່ອຈູດເຕົາ Bunsen, ປັບການໄຫຼຂອງອາຍແກັສ ແລະ ຄວາມສູງຂອງແປວໄຟເພື່ອເຮັດໃຫ້ແປວໄຟໝັ້ນຄົງຢູ່ທີ່ (40 ± 2) ມມ. ກົດປຸ່ມເລີ່ມຕົ້ນ, ໂຄມໄຟ Bunsen ຈະເຂົ້າສູ່ຕຳແໜ່ງຮູບແບບໂດຍອັດຕະໂນມັດ, ແລະ ມັນຈະກັບຄືນມາໂດຍອັດຕະໂນມັດຫຼັງຈາກໃຊ້ແປວໄຟຕາມເວລາທີ່ກຳນົດໄວ້. ເວລາສຳລັບແປວໄຟທີ່ຈະໃຊ້ກັບຕົວຢ່າງ, ເຊັ່ນເວລາຈູດໄຟ, ແມ່ນຖືກກຳນົດຕາມເງື່ອນໄຂການຄວບຄຸມຄວາມຊຸ່ມຊື່ນທີ່ເລືອກ (ເບິ່ງບົດທີ 4). ເງື່ອນໄຂ a ແມ່ນ 12 ວິນາທີ ແລະ ເງື່ອນໄຂ B ແມ່ນ 3 ວິນາທີ.
4. ເມື່ອໂຄມໄຟ Bunsen ກັບຄືນມາ, T1 ຈະເຂົ້າສູ່ສະຖານະເວລາໂດຍອັດຕະໂນມັດ.
5. ເມື່ອແປວໄຟໃນຮູບແບບດັບລົງ, ໃຫ້ກົດປຸ່ມກຳນົດເວລາ, T1 ຢຸດກຳນົດເວລາ, T2 ເລີ່ມກຳນົດເວລາໂດຍອັດຕະໂນມັດ.
6. ເມື່ອການລຸກໄໝ້ຂອງຮູບແບບສິ້ນສຸດລົງ, ໃຫ້ກົດປຸ່ມກຳນົດເວລາ ແລະ T2 ຈະຢຸດກຳນົດເວລາ
7. ສ້າງ 5 ແບບຕາມລຳດັບ. ລະບົບຈະອອກຈາກໜ້າຈໍບັນທຶກໂດຍອັດຕະໂນມັດ, ເລືອກສະຖານທີ່ຕັ້ງຊື່, ໃສ່ຊື່ທີ່ຈະບັນທຶກ, ແລະຄລິກບັນທຶກ
8. ເປີດສະຖານທີ່ລະບາຍອາຍພິດໃນຫ້ອງທົດລອງເພື່ອລະບາຍອາຍພິດທີ່ເກີດຈາກການທົດສອບ.

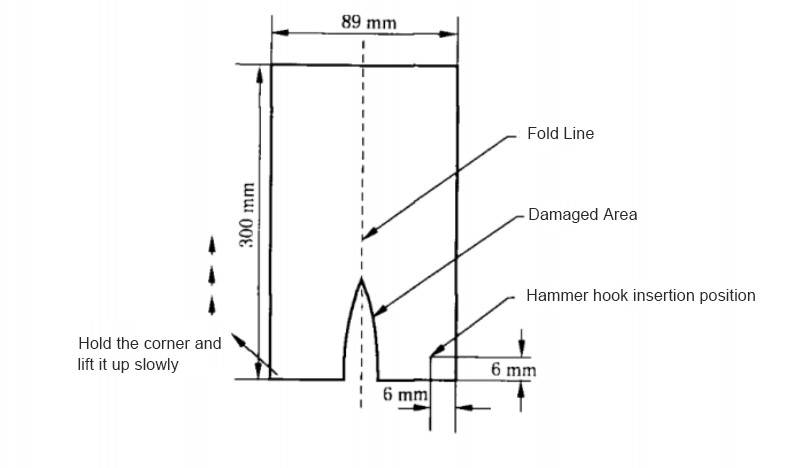

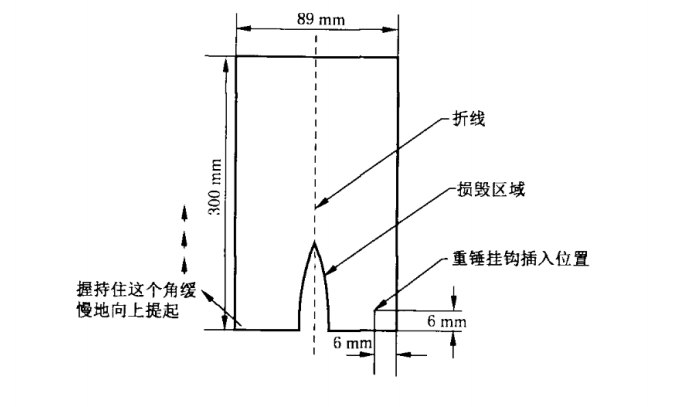

9. ເປີດກ່ອງທົດສອບ, ເອົາຕົວຢ່າງອອກ, ພັບເສັ້ນຊື່ຕາມຈຸດສູງສຸດຂອງພື້ນທີ່ເສຍຫາຍຕາມທິດທາງຄວາມຍາວຂອງຕົວຢ່າງ, ຈາກນັ້ນແຂວນຄ້ອນຕີໜັກທີ່ເລືອກ (ມີເອງ) ຢູ່ດ້ານລຸ່ມຂອງຕົວຢ່າງ, ຫ່າງຈາກດ້ານລຸ່ມ ແລະ ຂອບຂ້າງປະມານ 6 ມມ, ແລະ ຄ່ອຍໆຍົກອີກດ້ານໜຶ່ງຂອງປາຍລຸ່ມຂອງຕົວຢ່າງດ້ວຍມື, ປ່ອຍໃຫ້ຄ້ອນຕີໜັກຫ້ອຍໄວ້ໃນອາກາດ, ແລະ ຈາກນັ້ນວາງມັນລົງ, ວັດແທກ ແລະ ບັນທຶກຄວາມຍາວຂອງການຈີກຂາດຂອງຕົວຢ່າງ ແລະ ຄວາມຍາວຂອງຄວາມເສຍຫາຍ, ຖືກຕ້ອງເຖິງ 1 ມມ. ດັ່ງທີ່ສະແດງຢູ່ໃນຮູບຂ້າງລຸ່ມນີ້, ສຳລັບຕົວຢ່າງທີ່ລວມເຂົ້າກັນ ແລະ ເຊື່ອມຕໍ່ກັນໃນລະຫວ່າງການເຜົາໄໝ້, ຈຸດລະລາຍສູງສຸດຈະຖືໄດ້ເມື່ອວັດແທກຄວາມຍາວທີ່ເສຍຫາຍ.
ການວັດແທກຄວາມຍາວຂອງຄວາມເສຍຫາຍ
10. ເອົາສິ່ງເສດເຫຼືອອອກຈາກຫ້ອງກ່ອນການທົດສອບຕົວຢ່າງຕໍ່ໄປ.
ອີງຕາມເງື່ອນໄຂການຄວບຄຸມຄວາມຊຸ່ມຊື່ນໃນບົດທີ 3, ຜົນການຄິດໄລ່ມີດັ່ງນີ້:
ເງື່ອນໄຂ a: ຄ່າສະເລ່ຍຂອງເວລາຫຼັງຈາກການເຜົາໄໝ້, ເວລາຄວັນໄຟ ແລະ ຄວາມຍາວທີ່ເສຍຫາຍຂອງຕົວຢ່າງ 5-fast ໃນທິດທາງລອງຕິຈູດ (ຕາມລວງຍາວ) ແລະ ເສັ້ນຂະໜານ (ຕາມລວງຂວາງ) ໄດ້ຖືກຄິດໄລ່ຕາມລຳດັບ, ແລະ ຜົນໄດ້ຮັບແມ່ນຖືກຕ້ອງເຖິງ 0.1 ວິນາທີ ແລະ 1 ມມ.
ເງື່ອນໄຂ B: ຄ່າສະເລ່ຍຂອງເວລາຫຼັງຈາກການເຜົາໄໝ້, ເວລາຄວັນໄຟ ແລະ ຄວາມຍາວທີ່ເສຍຫາຍຂອງຕົວຢ່າງ 5 ຕົວຢ່າງໄດ້ຖືກຄິດໄລ່, ແລະຜົນໄດ້ຮັບແມ່ນຖືກຕ້ອງເຖິງ 0.1 ວິນາທີ ແລະ 1 ມມ.
